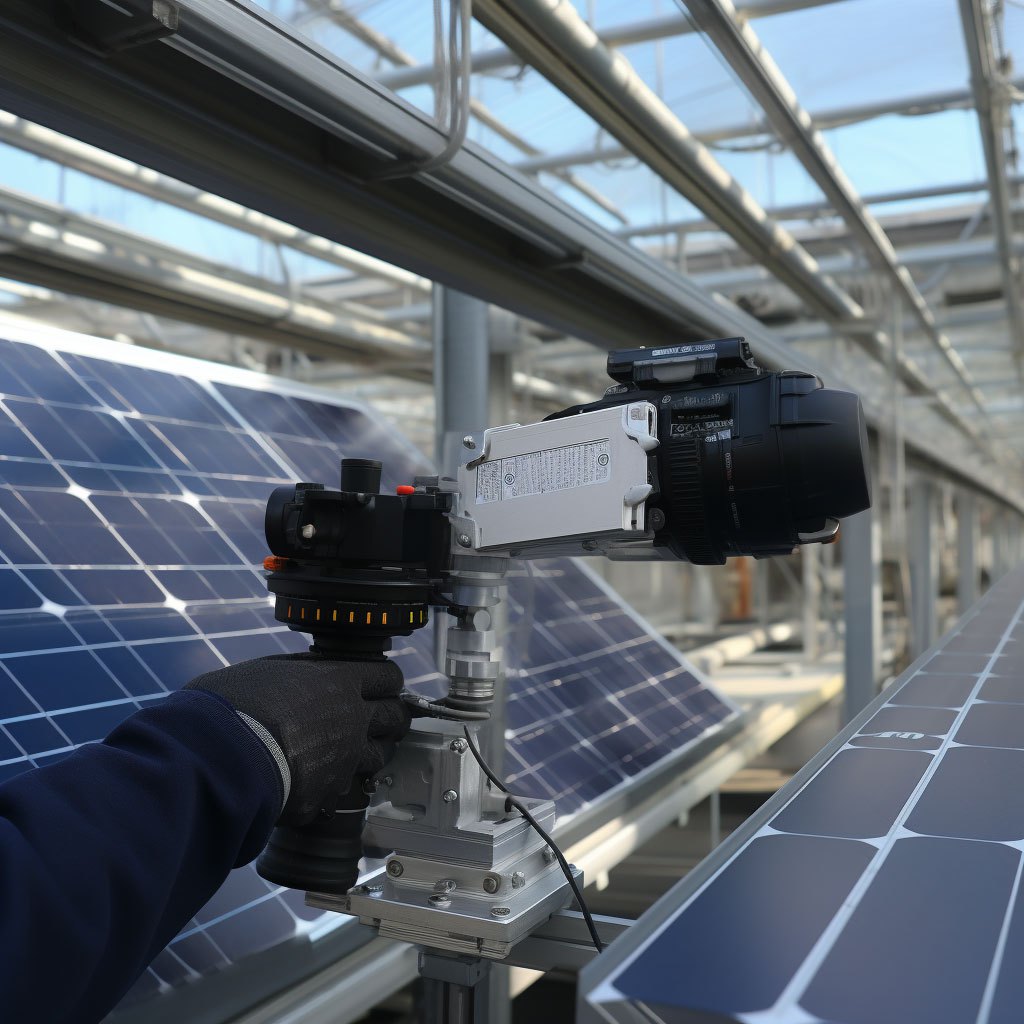

短波紅外相機在太陽能充電板生產線中的應用

半導體設備生產線中的質量檢測是一項關鍵任務，提供了對產品質量的確保。在這里，短波紅外（Short-Wave Infrared, SWIR）機器視覺相機起到了重要的作用。它們是一種特殊類型的相機，能夠捕捉到人眼不可見的紅外光，這使它們能夠檢測出許多傳統光學系統可能會錯過的問題。 以下是SWIR相機在半導體設備質量檢測中的詳細應用： 1. **缺陷檢測**：SWIR相機可以檢測微小的物理缺陷，如劃痕、裂紋、顆粒或脫附層。這些缺陷對于瑕疵的確定和早期干預至關重要。 2. **焊點檢測**：由于SWIR相機的光譜范圍可延伸到1.0至1.7 μm，所以它們能檢測出半導體中的微小焊點。一些微小的焊點裂紋或不良焊點都能被檢測出來，這在傳統的視覺檢測方案中往往是無法完成的。 3. **引線和芯片檢測**：SWIR相機的分辨率足夠高，可以檢查微米級別的引線和芯片。引線的排列、芯片的位置、尺寸等都可以進行快速準確的檢測。 4. **深度成像**：SWIR相機還可以確定不同物質下的深度信息，對于線路板中的多層元器件和復雜焊點能進行深度定位和分析。 5. **非破壞性檢測**：通過使用短波紅外相機，可以對材料進行非破壞性檢測。這意味著在檢測過程中，不會對被測材料或其性能產生任何廣義上的物理改變。 所有這些質量檢測的重要性在于，它們使得半導體生產企業能夠早期發現和糾正錯誤，從而節省成本，提高產品質量，縮短上市時間。

方案背景：

太陽能電池板生產線中的質量檢測是一項關鍵任務，為了確保產品的質量，在這里， SWIR系列機器視覺相機 起到了重要的作用。它們是一種特殊類型的相機，能夠捕捉到人眼不可見的紅外光，這使它們能夠檢測出許多傳統光學系統可能會錯過的問題。此款相機采用雙重降噪技術，具有超高的靈敏度以及低噪聲；

生產線引入短波紅外相機的優勢

- 缺陷檢測：SWIR相機可以檢測微小的物理缺陷，如劃痕、裂紋、顆粒或脫附層。這些缺陷對于瑕疵的確定和早期干預至關重要。
- 焊點檢測：由于SWIR相機的光譜范圍可延伸到1.0至1.7 μm，所以它們能檢測出半導體中的微小焊點。一些微小的焊點裂紋或不良焊點都能被檢測出來，這在傳統的視覺檢測方案中往往是無法完成的。
- 引線和芯片檢測：SWIR相機的分辨率足夠高，可以檢查微米級別的引線和芯片。引線的排列、芯片的位置、尺寸等都可以進行快速準確的檢測。
- 深度成像：SWIR相機還可以確定不同物質下的深度信息，對于線路板中的多層元器件和復雜焊點能進行深度定位和分析。
- 非破壞性檢測：通過使用短波紅外相機，可以對材料進行非破壞性檢測。這意味著在檢測過程中，不會對被測材料或其性能產生任何廣義上的物理改變。
